Numérisation 3D, ingénierie inverse et refabrication de pièces sans plan
Refabriquer une pièce sans plan : est-ce vraiment possible ?
Un fournisseur disparu, une pièce cassée, un système ancien sans documentation… Dans l'industrie comme dans la maintenance ou la restauration, ces situations sont fréquentes.
Le scan 3D permet aujourd'hui de capturer la géométrie d'une pièce existante, puis de la reconstruire numériquement pour la reproduire ou l'améliorer.
Mais attention : scanner une pièce ne suffit pas toujours à la refabriquer. C'est là qu'intervient la rétroingénierie.
Qu'est-ce que la rétro-ingénierie ?
La rétro-ingénierie (ou retro-engineering) consiste à recréer un modèle 3D exploitable à partir d'un objet physique. Dans ce contexte, le scan 3D est une étape d'acquisition.
Selon le besoin, trois approches :

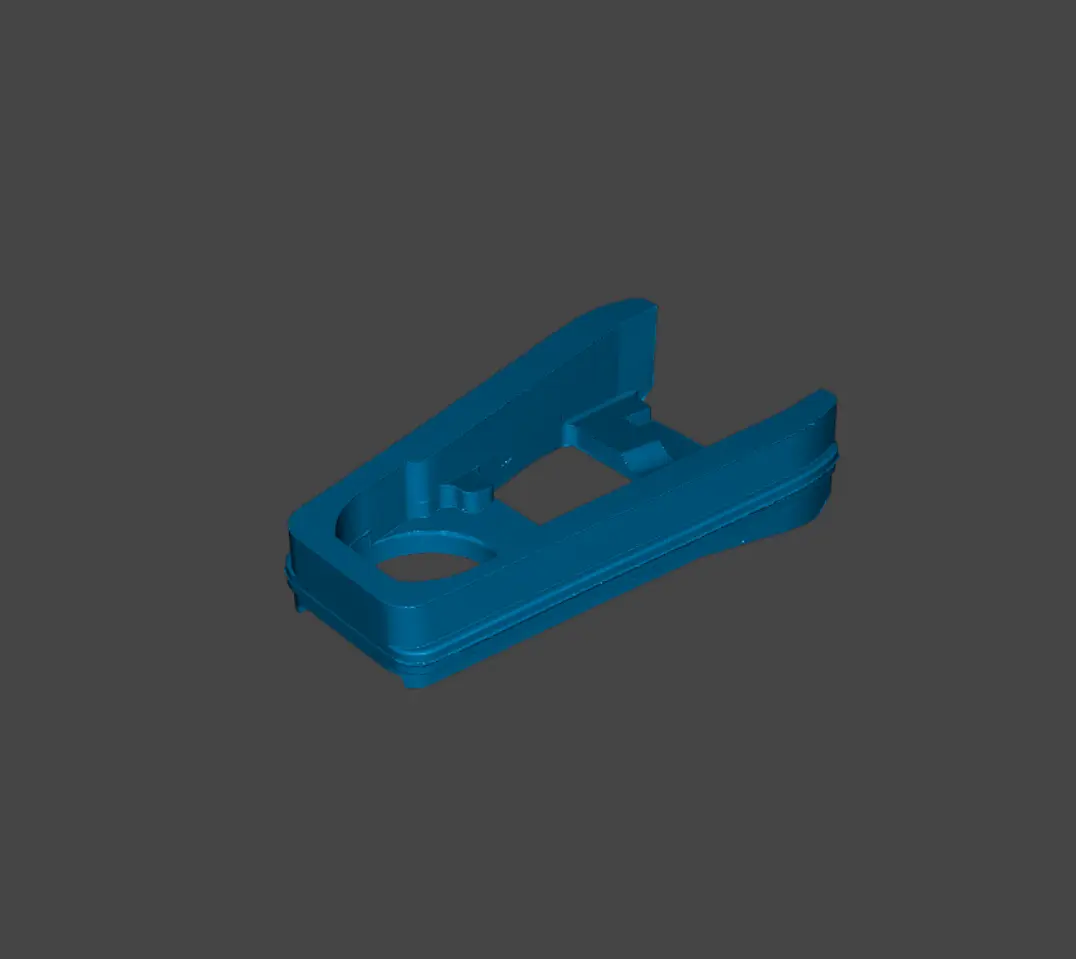

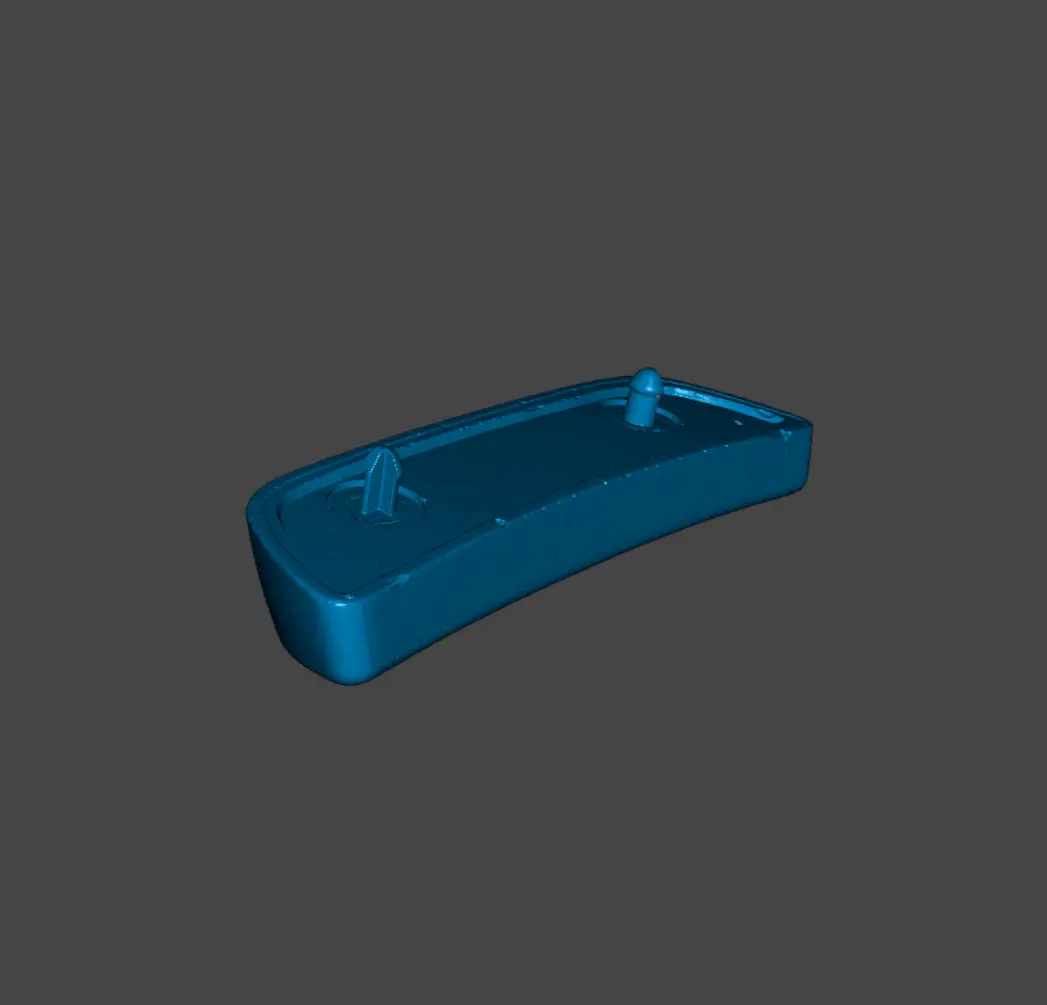

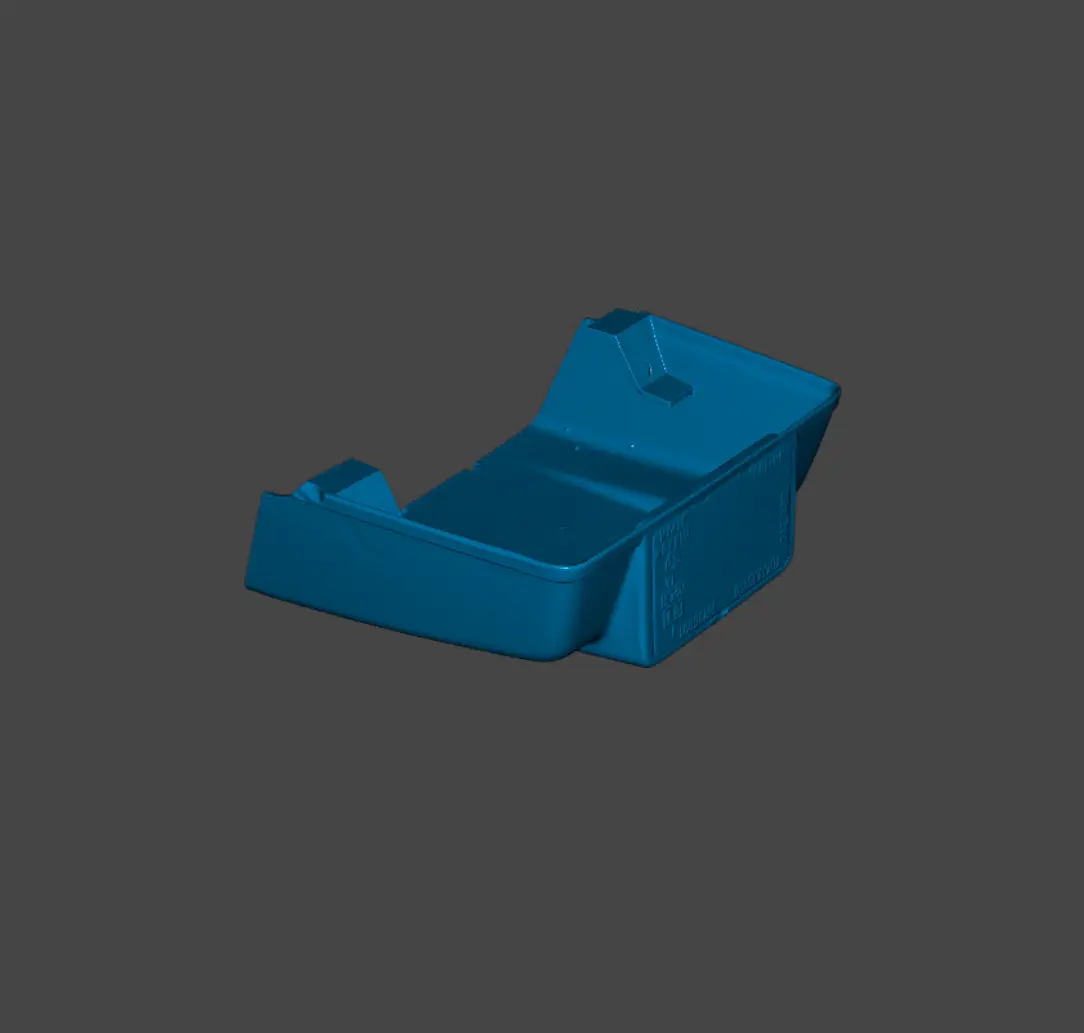

Exploitation directe du scan
- Utilisation du maillage brut (STL)
- Adapté aux formes complexes, organiques ou artistiques
- Pas de reconstruction CAO

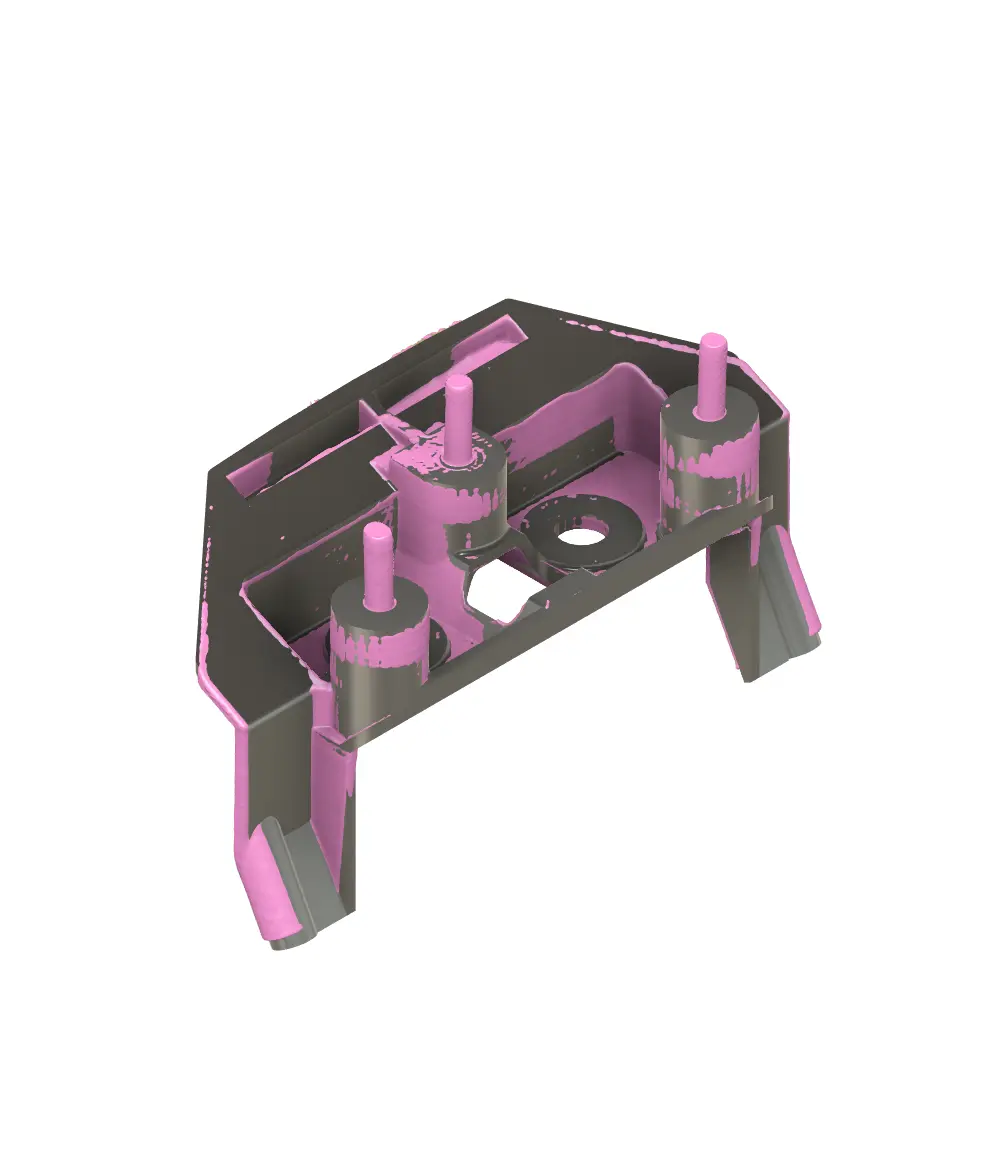

Reconstruction CAO (rétroingénierie)
- Reprise complète en modèle paramétrique
- Analyse des formes fonctionnelles
- Ajustement des tolérances et optimisation possible
Scan d'environnement pour intégration
- Scan d'un volume complet ou d'une zone fonctionnelle
- Identification des interfaces de montage
- Conception d'une pièce adaptée à la géométrie scannée
Technologies de scan 3D utilisées
Le choix de la technologie dépend de la géométrie, du matériau et du niveau de précision attendu.
Lumière structurée
Le scan par lumière structurée permet de scanner des objets en projetant un motif de lumière sur la surface. La déformation de ce motif est capturée par les caméras du scanner, permettant de reconstruire la forme 3D avec précision.
Infrarouge
Un émetteur projette un faisceau de lumière infrarouge sur l'objet. Les capteurs enregistrent les variations de la lumière renvoyée, créant une carte de profondeur ou une grille de points qui représentent la surface de l'objet.
Reconstruction algorithmique
Alignement des nuages de points, génération de maillages, nettoyage et correction des défauts. Le traitement logiciel est essentiel à la qualité du résultat final.
Note importante : le résultat d'un scan dépend grandement du traitement logiciel qui en est fait. C'est principalement à cela que l'on distingue les scanners 3D "grand public" des scanners professionnels.
Cas d'application

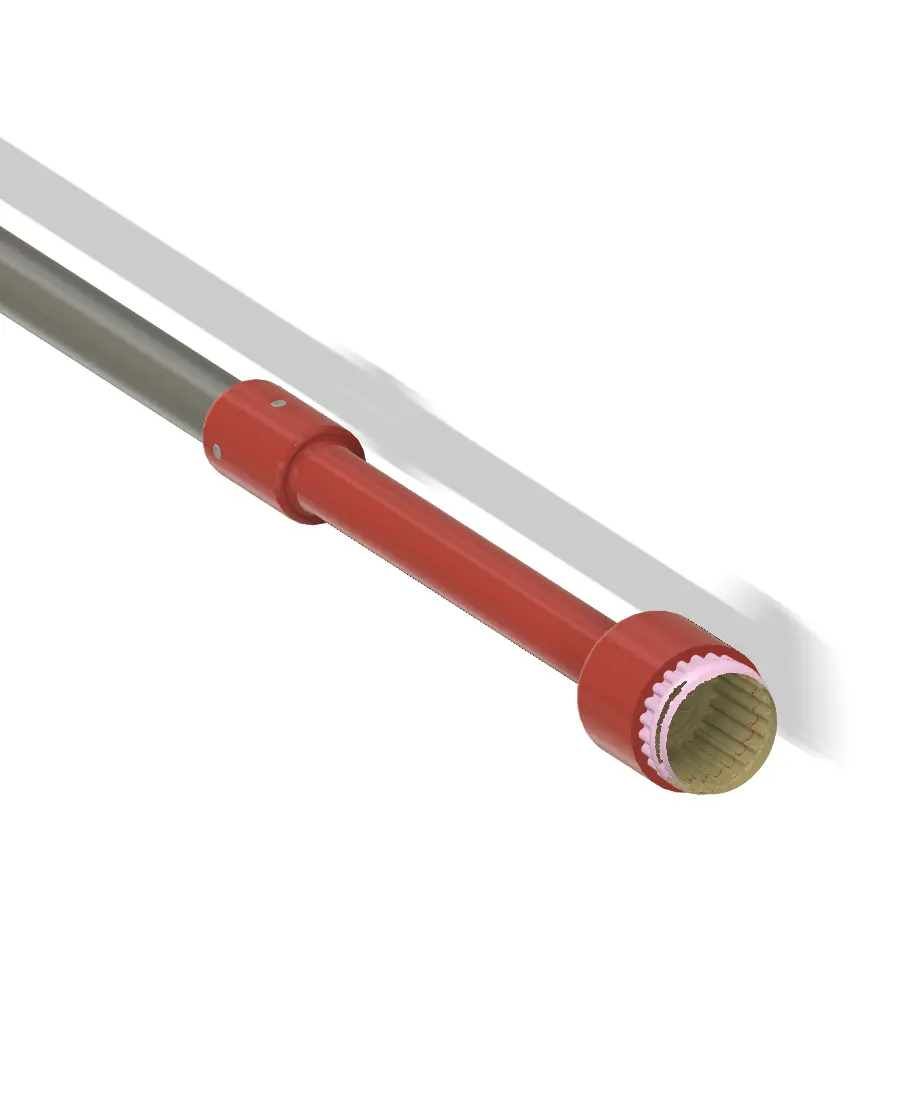

Rallonge de vanne pour bus — Tisséo Collectivités
Résultat
- Adaptation parfaite
- Réduction des délais
- Solution sans plan d'origine
Le savoir-faire Insyte Additive
Ce retour d'expérience nous permet de vous aider à choisir la bonne stratégie (scan brut vs rétroingénierie), à garantir la faisabilité et à éviter les erreurs classiques.
Secteurs d'application
Restauration de véhicules anciens
Pièces introuvables, reproduction fidèle
Maintenance industrielle
Remise en service rapide, limitation des arrêts de production
Art et patrimoine
Reproduction d'objets complexes, conservation numérique
Marketing et communication
Duplication d'objets physiques, supports visuels sur-mesure
Questions fréquentes
Oui, grâce au scan 3D. Cependant, pour une pièce fonctionnelle, une phase de rétroingénierie est souvent nécessaire afin de reconstruire un modèle fiable et exploitable en fabrication.
La précision dépend de la technologie utilisée et de la taille de la pièce. En pratique, elle peut atteindre environ 0,05 mm sur des pièces de petite à moyenne dimension.
Le coût dépend de la complexité géométrique, du niveau de précision et du travail de reconstruction CAO. Une simple reproduction via scan brut sera bien moins coûteuse qu'une reconstruction complète paramétrique.
Oui. La rétroingénierie permet non seulement de reproduire une pièce, mais aussi de corriger des défauts, optimiser la géométrie et adapter la pièce à un nouvel usage.
